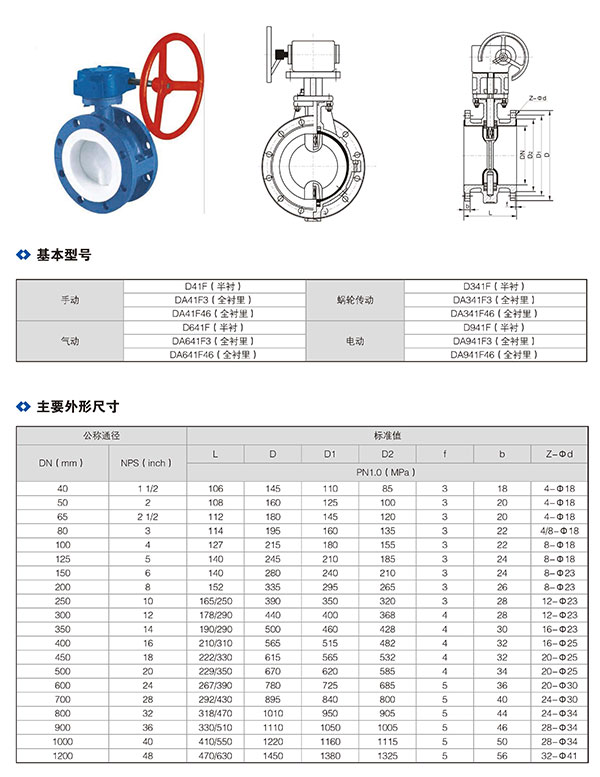

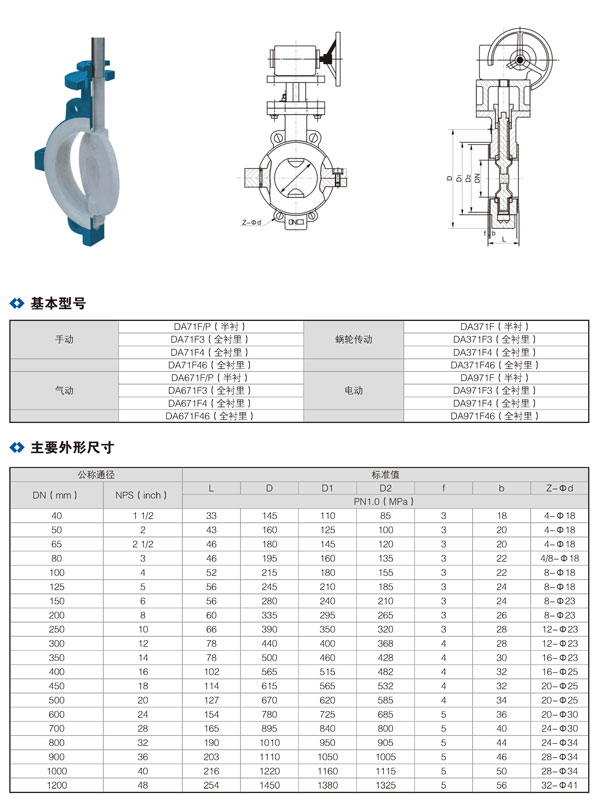

全襯四氟對夾蝶閥基本類型有兩種，即D71F4和D71F46（中線）全襯里型對夾式蝶閥，采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可隨“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中D71F46閥桿與蝶板(鍛)為一體，表面均勻覆一層FEP。閥體通道內表面光滑，流體阻力小，CV值，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零匯漏。由此擴展而成的D41F4和D41F46型法蘭連接蝶閥閥體全襯里，蝶板為不銹鋼的半襯里型蝶閥。

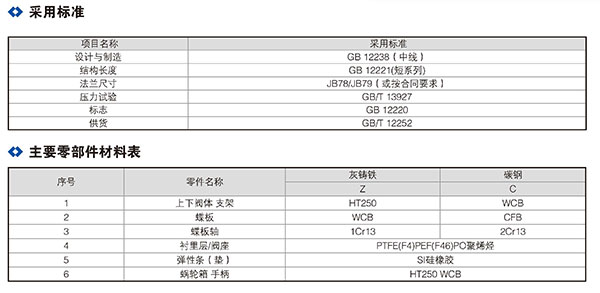

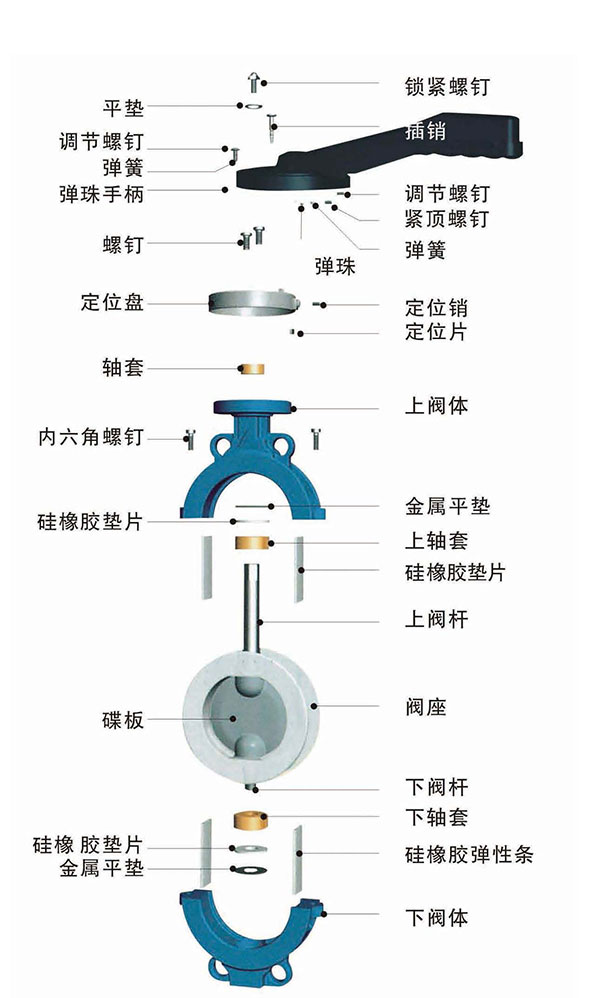

結構特點
● 中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節；
● 四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
● 軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈；
● 軸頭端面彩彈性O(shè)型圈和軸戶處剛性墊圈、彈性橡膠墊組合；
● 軸的徑向采用O型圈與金屬墊的組合；
● 閥座鑲在有彈性條的閥體槽內；
● 采用可調彈性彈子定位，定位準確，結構簡單。
