閘閥具有流體阻力小，適用的壓力、溫度范圍大等特點，是一種最常用的截斷閥，用于截斷或接通管路中的介質。 閘閥按閥桿的構造可分為明桿楔式閘閥和暗桿楔式閘閥。閘閥的啟閉件是閘板，閘閥的閘板隨閥桿一起作直線運動，閘板的運動方向與流體方向相垂直。閘閥只能作全開和全關 ,不能作調節和節流。適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
產品特點
● 閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
● 無論是開啟或關閉，閘板運動方向均與介質流動方向相垂直，與截止閥相比而言，啟閉較省力。
● 閘板的升降是通過螺桿進行的，閘板的啟閉行程大。因此閘閥的高度較大，啟閉時間較長。
● 由于關閉時間長，水錘現象不易產生。
● 閘閥通道兩側是對稱的，介質可向兩側任意方向流動，易于安裝。

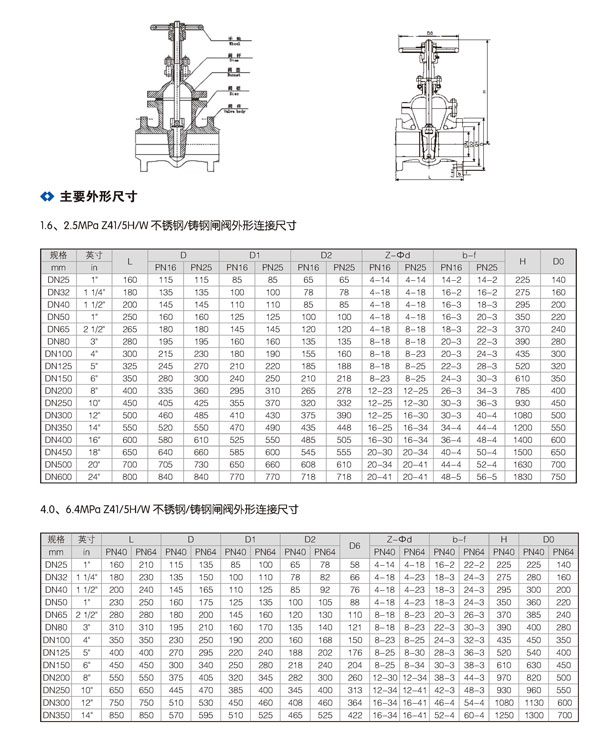

Z41明桿閘閥與Z45暗桿閘閥
1、明桿閘閥：閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。這種結構對閥桿的潤滑有利，開閉程度明顯，因此被廣泛采用。
2、暗桿閘閥：閥桿螺母在閥體內，與介質直接接觸。開閉閘板時，用旋轉閥桿來實現。這種結構的優點是：閘閥的高度總保持不變，因此安裝空間小，適用于大口徑或?qū)Π惭b空間受限制的閘閥。此種結構要裝有開閉指示器，以指示開閉程度。
明桿閘閥與暗桿閘閥的區別
1、暗桿法蘭閘閥的提升螺桿是只旋轉而無上和下移動，外露的只是一根桿，其螺母是固定在閘板上，通過螺桿的旋轉來提升閘板，沒有可見的門架;明桿法蘭閘閥的提升螺桿是外露的，螺母緊貼手輪且是固定的（不旋轉也不軸向移動），通過旋轉螺桿來提升閘板，螺桿與閘板只有相對的旋轉運動而無相對的軸向位移，外觀為有門形支架。
2、暗桿閥門看不見絲杠，而明桿的能看見絲桿。
3、暗桿閥門在開關時手輪與閥桿是連接在一起相對不動的，它是通過閥桿在固定點轉動來帶動閥瓣向上提升和下閘來完成啟閉的。明桿閥門則是通過閥桿與手輪的螺紋傳動來提升或者降下閘板，即明桿閥門是閥瓣連著閥桿一起做上下運動，手輪始終在固定點上。
