氣動蝶閥是以一定壓力（一般小于0.8MPa）的空氣，利用氣缸內活塞的往復運動轉換為回轉運動，使蝶閥啟閉的閥門。該閥由氣缸、機械執行機構和蝶閥本體組成。用戶使用時應在輸氣管路中配裝電磁換向閥，空氣濾清器、油霧器、節流閥、減壓閥等氣動附件。通過中控室PLC控制系統，可輕松實現集中、遠距離對閥門進行自動化控制，能極大的提高生產效率。
產品特點
● 軸板無銷連接、結構緊湊，扭矩輕，安裝、維修方便
● 以壓縮空氣為動力，通過電磁換向閥，實現氣缸對閥門快速控制，啟閉迅速，高效節能，特別適用于有防爆需求的場所
● 軟密封，90°啟閉，零泄漏，使用壽命長
● 采用智能定位器，接收4-20mA電流信號，可自動實現閥門良好的調節性能
● 采用閥位回信器，輸出閥門相對應位置的無源觸點信號
● 根據特殊工況需求，如突然出現停電斷氣情況，確保閥門處于關閉或開啟狀態，可以提供常閉型或常開型氣動閥門，亦可配置手動操作機構，人力操作
● 選擇不同零部件材質，可適用于多種介質
● 表面環氧樹脂涂層，防腐、美觀

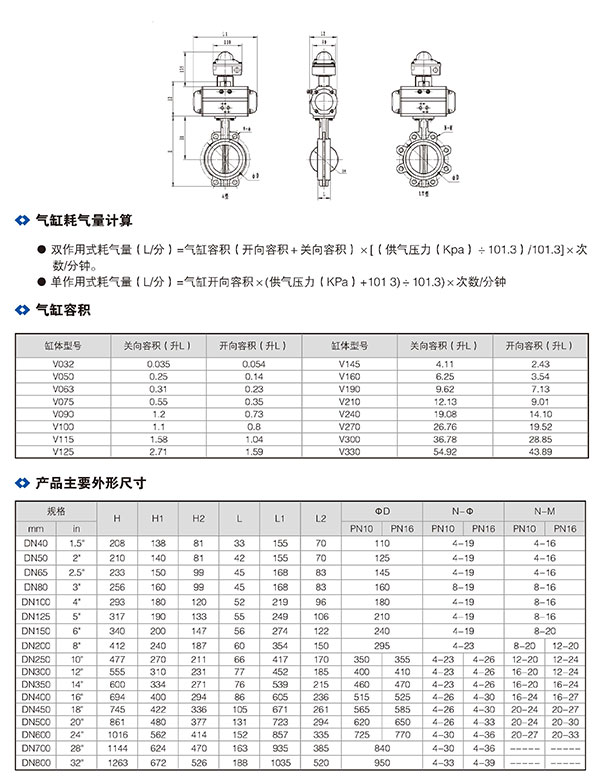

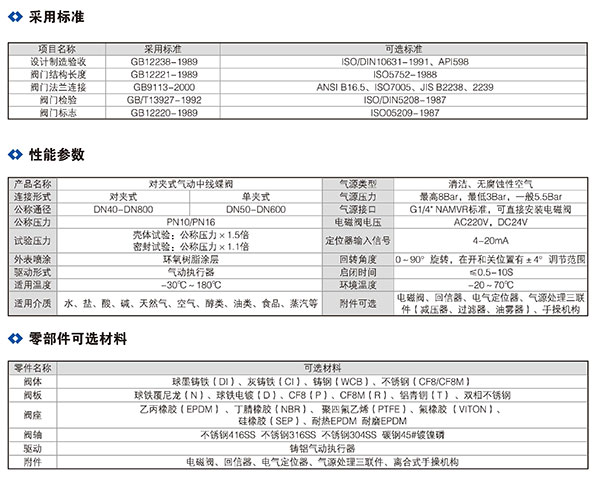

產品各零部件名稱及附件介紹
閥門是在管道系統中用來控制流體的方向、壓力、流量的裝置。雙作用氣動執行器控制閥門的開啟和關閉。單作用氣動執行器 電路、氣源切斷或有故障時，通過氣缸內部的彈簧裝置，自動關閉或打開閥門。二位五通電磁閥 用于氣動蝶閥的“開啟”或者“關閉”的電控操作。電磁閥按安裝形式可分為板接式和管接式。電磁閥可直接安裝在執行器側面，無需任何管子連接（即板接式）。也可將多臺電磁閥組合在一起，形成電磁閥組，安裝在電氣的控制箱里（即管接式）。電磁閥有防水型（IP65）和防水防爆型（EXdllBT4），有單電控和雙電控。額定電壓AC220V,DC24V，4.5W。氣源接口G1/4”，排氣接口G1/4”或G1/8”。“開啟”或“關閉”有速度要求時請訂貨時說明。限位開關回信器 是傳送閥門和執行器的位置信號到現場和遙控操作站的設施，它能直接安裝在執行器上
部。特點有現場可視位置指示器，快速調整位置凸輪。可調式凸輪通過花鍵和彈簧安裝，只要開關凸輪脫離花鍵便可旋轉調整所需的位置。內部行程開關與線連接，接線終端。8個接線端子，并可用于電磁閥的連接。有外殼防護型（IP67）和防爆型（EXdllBT4）。氣動電氣定位器 模塊式設計，通過連接支架可直接安裝在執行器上部。把控制系統給出的直流電流信號4-20mADC轉換成驅動調節閥的氣信號，控制調節閥動作。同時根據調節閥的開度進行反饋，使閥門位置能夠按系統輸出的控制信號進行正確的定位。氣源處理三聯件 包括空氣減壓閥、過濾器、油霧器三大件。其中減壓閥可對氣源進行穩壓，使氣源處于衡定狀態，可減少因氣源氣壓突變時對閥門或執行器等硬物的損傷。過濾器用于對氣源的清潔，可過濾壓縮空氣中的水份，避免水份隨氣體進入裝置。油霧器可對機體運動部件進行潤滑，大大延長對機體的使用壽命。離合式閥門減速器 本減速器與氣動裝置配合使用，用于閥門90°開啟，實現氣動或手動。減速器底面與閥門連接，支架面與氣缸連接，閥軸與蝸輪內孔配合穿過，閥軸端與氣缸內孔配合。工作過程：提起限位銷，旋轉偏心裝置180°，使蝸桿、蝸輪脫離嚙合，通氣時，氣缸帶動閥軸、蝸輪同轉，實現氣動；提起限位銷，反向旋轉偏心裝置，蝸桿與蝸輪嚙合，手動轉動手輪，帶動閥軸轉動，氣缸活塞亦隨動。
