Y型過濾器是輸送介質的管道系統中不可缺少的一種過濾裝置，可用于液體、氣體或其他介質大顆粒物的過濾。安裝在管道上能除去流體中較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
適用范圍
● 石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等。
● 制冷中的低溫介質，如：液甲烷、液氨、液氧和各種制冷劑。
● 輕工食品，制藥生產中有衛生要求的介質，如：啤酒、飲料、乳制品、釀漿醫藥用品等。
過濾器選型的一般原則
● 進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
● 公稱壓力：按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
● 孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。

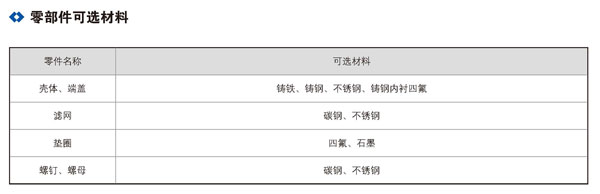

● 過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的工況條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
● 過濾器阻力損失計算：水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa 。
